材料物理性能学实验：热压制备Cr掺杂镁铝尖晶石陶瓷

您可以点此 下载链接 下载实验报告的 PDF 扫描版本，或者继续阅读本页面，其由 AI OCR 技术生成但可能存在识别误差的电子文档，建议以扫描版为准，感谢您的查阅。

■ 实验原理

一、MgAl₂O₄ 尖晶石晶体结构与 Cr³⁺ 的置换机制

尖晶石结构简介

MgAl₂O₄ 属于立方尖晶石结构（空间群 $Fd\bar{3}m$），O²⁻ 形成近似面心立方堆积，阳离子分布于两类间隙位置：

Cr³⁺ 的优先占位

Cr³⁺ 取代 B 位的 Al³⁺，形成连续固溶体 $\text{MgAl}_{2(1-x)}\text{Cr}_{2x}\text{O}_4$，驱动力有两点：

① 离子半径匹配：

$$r(\text{Cr}^{3+}, \text{oct}) = 0.615\ \text{Å} \approx r(\text{Al}^{3+}, \text{oct}) = 0.535\ \text{Å}$$

两者电价相同，半径差约15%，在 Hume-Rothery 准则允许范围内（<15% 通常可固溶），因此可形成固溶体。

② 晶体场稳定化能（CFSE）最大化：

Cr³⁺ 的 $d^3$ 构型在正八面体场中具有最大 CFSE：

$$\text{CFSE} = -1.2\Delta_o + 0 \cdot P = -1.2\Delta_o$$

其中 $\Delta_o$ 为八面体场分裂参数。相比之下，Cr³⁺ 在四面体场（A位）中的 CFSE = $-0.8\Delta_t \approx -0.8 \times \frac{4}{9}\Delta_o$，远小于八面体场。因此 Cr³⁺ 强烈偏好 B 位八面体间隙，这也是其荧光特性的结构基础。

二、晶体场理论：$d^3$ 电子的能级分裂

自由离子→晶体场→自旋轨道耦合

Cr³⁺ 的基态电子构型为 $[\text{Ar}]3d^3$。从自由离子到正八面体晶体场，能级演化如下：

$$\underbrace{^4F}_{\text{基态自由离子}} \xrightarrow{\text{八面体场}O_h} \begin{cases} ^4A_{2g} & \text{（基态）} \\ ^4T_{2g} & \Delta_o \text{ 以上} \\ ^4T_{1g}(F) & \end{cases}$$

$$\underbrace{^2G}_{\text{激发态自由离子}} \xrightarrow{O_h} \begin{cases} ^2E_g \\ ^2T_{1g} \end{cases} \quad \text{（近似与 } \Delta_o \text{ 无关！）}$$

关键特征： $^2E_g$ 的能量几乎与晶体场强度 $\Delta_o$ 无关（在 Tanabe-Sugano 图中近似水平线），而自旋允许的 $^4T_{2g}$ 能量随 $\Delta_o$ 线性升高。这导致了 $^4T_{2g}$ 和 $^2E_g$ 之间的交叉点（crossover），是决定荧光颜色的核心。

Tanabe-Sugano 图与发光类型判据

$$\frac{D_q}{B} \text{ 比值决定发射特征：}$$

MgAl₂O₄:Cr³⁺ 的参数估算：

$$D_q \approx 1640\ \text{cm}^{-1}, \quad B \approx 650\ \text{cm}^{-1} \quad \Rightarrow \quad \frac{D_q}{B} \approx 2.5$$

因此 MgAl₂O₄:Cr³⁺ 处于弱场侧附近，$^4T_{2g}$ 与 $^2E_g$ 能级相近，实际发射以宽带近红外（NIR） 为主，同时在低温下可观察到 $^2E_g$ 的尖锐 R 线（~686 nm）。

三、荧光发射机制——从激发到 NIR 发光的全过程

完整能级跃迁图

能量 ↑
         ┌─────────────┐
         │  ⁴T₁g(P)    │  ~275 nm UV 吸收
         ├─────────────┤
         │  ⁴T₁g(F)    │  ~420 nm 蓝紫吸收（⁴A₂→⁴T₁ 激发带）
         ├─────────────┤
         │   ²Eg        │  ←── 与⁴T₂g接近，能量几乎与Dq无关
         │   ²T₁g       │
         ├─────────────┤
         │   ⁴T₂g       │  ~570 nm 黄绿吸收（⁴A₂→⁴T₂ 激发带）
         │             │        │
         │             │  无辐射弛豫 ↓
         │             │  （皮秒级热弛豫）
         ├─────────────┤
         │             │
         │  宽带 NIR   │  ⁴T₂g → ⁴A₂g
         │  700~850nm  │  （Stokes 位移大，FWHM > 100 nm）
         │             │
─────────┴─────────────┴─────────────────
         │   ⁴A₂g       │  ← 基态
         └─────────────┘

关键过程说明

① 吸收（激发）：

$$^4A_{2g} \xrightarrow{h\nu_{\text{蓝}}} ^4T_{1g}\ (\lambda_{\text{ex}} \approx 420\ \text{nm})$$
$$^4A_{2g} \xrightarrow{h\nu_{\text{黄绿}}} ^4T_{2g}\ (\lambda_{\text{ex}} \approx 570\ \text{nm})$$

由此溶液（或透明陶瓷）吸收蓝-绿光而呈洋红/深绿色外观。

② 无辐射弛豫（能量内转换）：

$^4T_{1g}$ 激发后经快速（< 1 ps）声子辅助弛豫降至 $^4T_{2g}$ 或 $^2E_g$ 的最低振动能级，能量以热形式耗散。这是 Stokes 位移的来源。

③ 辐射发射（NIR 荧光）：

$$^4T_{2g} \to\ ^4A_{2g}: \quad \lambda_{\text{em}} \approx 700\text{-}850\ \text{nm}\ (\text{宽带，FWHM} > 100\ \text{nm})$$

此跃迁属自旋允许（$\Delta S = 0$，均为四重态），振子强度大，量子效率相对较高，是主发射带。

发射峰位置由 $D_q$ 决定，可通过调整Cr含量（改变晶格常数→改变 $D_q$）进行调控：

$$D_q = \frac{Ze^2 \langle r^4 \rangle}{6R^5}$$

Cr³⁺ 替代量越大→晶格膨胀→金属—配体距离 $R$ 增大→ $D_q$ 减小→ $^4T_{2g}$ 下移→发射红移。

四、Cr³⁺ 掺杂量对荧光性质的影响

浓度淬灭机制

浓度淬灭机制为多极相互作用能量迁移（偶极-偶极、偶极-四极）和交叉弛豫（cross-relaxation）：

$$\text{Cr}^{3+*}(^4T_{2g}) + \text{Cr}^{3+}(^4A_{2g}) \rightarrow \text{Cr}^{3+}(^2E_g) + \text{Cr}^{3+}(^2E_g) \to \text{热}$$

本次实验实际Cr含量约2.5 at.%，处于最优范围内，但由于渗碳导致部分Cr被还原，实际发光中心浓度更低。

五、热压烧结对荧光性质的影响

致密化过程的光学意义

热压法相比无压烧结，对荧光陶瓷的优势体现在三个方面：

① 孔隙消除→散射减少

$$I_{\text{透射}} = I_0 \exp(-\alpha_{\text{scatter}} \cdot t)$$

孔隙作为Mie散射中心，孔径 $d \sim \lambda_{\text{NIR}}$（700-900 nm）时散射最强烈。热压可将相对密度提高至>98%，大幅减少散射损失，增强有效激发深度和出射光强度。

② 抑制晶粒异常长大

晶粒过大→晶界处 Cr³⁺ 偏析→局部浓度过高→浓度淬灭；晶粒均匀（1\~5 μm）有利于Cr³⁺ 均匀分散在发光位点。

③ 低温短时→保留 Cr³⁺ 价态

高温长时烧结→Cr³⁺ 氧化为 Cr⁶⁺（$\text{CrO}_4^{2-}$, 黄色，无 NIR 发射）或在还原性石墨模具中被还原为 Cr²⁺/Cr⁰（破坏发光）。热压在1300°C、30 min完成致密化，减少了Cr价态转变的时间窗口。

热压烧结中的固相反应机制

$$\text{MgO} + 0.94\,\text{Al}_2\text{O}_3 + 0.06\,\text{Cr}_2\text{O}_3 \xrightarrow{1300°\text{C},\ 40\ \text{MPa}} \text{MgAl}_{1.88}\text{Cr}_{0.12}\text{O}_4$$

反应分三个阶段进行：

阶段一（\< 800°C，预压段）： 颗粒重排，接触面积增大，表面扩散激活，无明显化学反应。

阶段二（800\~1100°C）： MgO-Al₂O₃ 界面开始生成 MgAl₂O₄ 尖晶石核，Cr³⁺ 通过固态扩散进入尖晶石 B 位。扩散通量满足 Fick 定律：

$$J = -D_0 \exp\!\left(-\frac{E_a}{k_BT}\right) \frac{\partial C}{\partial x}$$

施加压力 $P$ 后，有效扩散激活能降低（压力诱导晶格振动辅助扩散），相当于提高了等效扩散系数。

阶段三（1100\~1300°C，烧结致密化段）： 晶界迁移主导，残余孔隙被闭合和吸收，Cr³⁺ 充分固溶进入尖晶石晶格，完成 $[\text{AlO}_6]$ → $[\text{CrO}_6]$ 的八面体替换，最终形成发光中心。

六、渗碳对荧光性质的破坏机制

结合本次实验观测，石墨模具的渗碳引入了两种荧光猝灭机制：

① Cr³⁺ 的碳热还原：

$$\text{Cr}_2\text{O}_3 + 3\text{C} \rightarrow 2\text{Cr}^0 + 3\text{CO}_2\uparrow \quad (\Delta G < 0 \text{ at } 1300°\text{C})$$

金属 Cr⁰ 无 NIR 发射，且可能形成导电性缺陷中心，为激发态提供非辐射复合通道，严重降低量子效率。

② 碳夹杂对光的强烈吸收：

石墨对可见-NIR 光的吸收系数极大（$\alpha_{\text{carbon}} \sim 10^5\ \text{cm}^{-1}$），即使微量碳夹杂（晶界处石墨薄层，如 SEM 中观察到的条带）也会显著衰减荧光出射。

这解释了为什么渗碳多的样品在本实验中 XRD 显示晶格膨胀量较小（Cr进入晶格少）的同时，荧光性能也更差。

七、MgAl₂O₄:Cr³⁺ 的 NIR 荧光应用背景

MgAl₂O₄:Cr³⁺ 的独特优势在于其超宽 FWHM（> 100 nm），一颗发光中心即可覆盖整个近红外一区（NIR-I），这是稀土发光材料难以实现的特性，近年来在宽带 NIR 光源领域引起了广泛关注。

■ 原料配方

第一步：确认目标化合物与反应方程

6% Cr 替代 Al，意指 $x=0.06$：

$$\text{MgAl}_{2(1-0.06)}\text{Cr}_{2\times0.06}\text{O}_4 = \text{MgAl}_{1.88}\text{Cr}_{0.12}\text{O}_4$$

固相反应方程（以1 mol产物为基准）：

$$\text{MgO} + 0.94\,\text{Al}_2\text{O}_3 + 0.06\,\text{Cr}_2\text{O}_3 \longrightarrow \text{MgAl}_{1.88}\text{Cr}_{0.12}\text{O}_4$$

第二步：产物摩尔质量

第三步：计算目标粉料质量

模具尺寸：直径50 mm，厚度2 mm

$$V_{\text{模具}} = \pi r^2 h = \pi \times (2.5\ \text{cm})^2 \times 0.2\ \text{cm} = 3.927\ \text{cm}^3$$

MgAl₁.₈₈Cr₀.₁₂O₄ 理论密度（由晶格参数 $a\approx8.10$ Å估算）：

$$\rho_{\text{理论}} = \frac{Z \cdot M_{\text{产物}}}{N_A \cdot a^3} = \frac{8\times145.268}{6.022\times10^{23}\times(8.10\times10^{-8})^3} \approx 3.63\ \text{g/cm}^3$$

氧化物粉末烧结质量守恒（无挥发性产物），以最终密度98%为目标：

$$\boxed{m_{\text{粉料}} = \rho_{\text{理论}} \times 0.98 \times V = 3.63\times0.98\times3.927 = \mathbf{13.97\ \text{g}} \approx 14.0\ \text{g}}$$

第四步：设计取料量计算

各原料实际取用量（含纯度修正，$n=14.0/145.268=0.09637\ \text{mol}$）：

$$m(\text{MgO, 98\%}) = n\times\frac{M_{\text{MgO}}}{\text{纯度}} = 0.09637\times\frac{40.305}{0.98} = 0.09637\times41.128 = \mathbf{3.964\ \text{g}}$$

$$m(\text{Al}_2\text{O}_3,\ \text{AR}) = n\times0.94\times M_{\text{Al}_2\text{O}_3} = 0.09637\times0.94\times101.961 = \mathbf{9.233\ \text{g}}$$

$$m(\text{Cr}_2\text{O}_3,\ \text{AR}) = n\times0.06\times M_{\text{Cr}_2\text{O}_3} = 0.09637\times0.06\times151.990 = \mathbf{0.879\ \text{g}}$$

$$\text{合计：}3.964+9.233+0.879 = \mathbf{14.076\ \text{g}} \approx 14.0\ \text{g}\ ✓$$

第五步：实际取料量与设计量对比

表1：设计取料 vs 实际取料

第六步：实际合成成分反推计算

由实际取料量计算各组分摩尔数（归一化至1 mol Mg）：

MgO（3.78g，98%纯）：
$$n(\text{Mg}) = \frac{3.78\times0.98}{40.305} = \frac{3.7044}{40.305} = 0.09192\ \text{mol}$$

Al₂O₃（9.624g，AR）：
$$n(\text{Al}_2\text{O}_3) = \frac{9.624}{101.961} = 0.09439\ \text{mol} \Rightarrow n(\text{Al}) = 0.18878\ \text{mol}$$

$$\frac{n(\text{Al})}{n(\text{Mg})} = \frac{0.18878}{0.09192} = \mathbf{2.053}\ \text{mol Al per Mg}$$

Cr₂O₃（0.364g，AR）：
$$n(\text{Cr}_2\text{O}_3) = \frac{0.364}{151.990} = 0.002395\ \text{mol} \Rightarrow n(\text{Cr}) = 0.004790\ \text{mol}$$

$$\frac{n(\text{Cr})}{n(\text{Mg})} = \frac{0.004790}{0.09192} = \mathbf{0.0521}\ \text{mol Cr per Mg}$$

实际合成化学式：

$$\boxed{\text{MgAl}_{2.05}\text{Cr}_{0.052}\text{O}_4}$$

表2：设计成分 vs 实际成分

■ 实验步骤

步骤1：原料预处理

MgO（98%）
    ↓ 放入坩埚，800°C马弗炉煅烧 2 h
    ↓ （目的：去除吸附的 Mg(OH)₂ 和 MgCO₃）
    ↓ 密封保存，防止重新吸湿
    ↓
Al₂O₃、Cr₂O₃：直接使用（AR级，无需预处理）

本次实验使用的样品均为最新开封的样品，因此无需进行此步骤，但若样品有一定的存放时间，则应当进行煅烧预处理，以确保原材料纯净。

MgO 极易从空气中吸水生成 Mg(OH)₂（增重约 30%），若不预煅烧，称量的"3.78 g MgO"中实际 MgO 可能只有约 2.9 g，导致 Mg 严重不足。

步骤2：精确称量

操作要点：

本次实验实际称量结果：

• 离心管（空）：13.769 g
• 管+粉：27.840 g
• 粉料净重：14.071 g（与设计值14.076 g相差0.005 g，精度很高）

步骤3：石墨模具准备

$$\underbrace{\text{清洁石墨模具}}_{\text{砂纸打磨氧化层}} \to \underbrace{\text{喷涂氮化硼（BN）脱模剂}}_{\text{均匀涂覆内壁和上下冲头}} \to \underbrace{\text{烘干 BN 涂层}}_{\text{80°C，15 min}}$$

为了复用模具，使用时，使用石墨纸对内壁进行包覆，并且在石墨纸与样品接触的面，喷 BN 涂层。BN 涂层作用是，防止陶瓷粉末与石墨直接接触，减少渗碳（本次实验渗碳多的样品正是因 BN 涂覆不均匀或未涂覆所致）。

步骤4：装模与预压

下冲头放入模具
    ↓
装入称量好的混合粉末（~14 g）
    ↓
轻轻振动模具使粉末平整
    ↓
放入上冲头
    ↓
在液压机上施加 5 MPa 预压（预成型，固定粉末形状）
    ↓
将模具组件置入热压烧结炉

步骤5：热压烧结（FHP-838 程序 "hongwai 50"）

阶段4（1300°C，40 MPa，30 min）的微观过程：

$$\text{MgO} + \text{Al}_2\text{O}_3 + \text{Cr}_2\text{O}_3 \xrightarrow{\text{固态扩散}} \text{MgAl}_{1.88}\text{Cr}_{0.12}\text{O}_4$$

• 温度驱动扩散：$D = D_0\exp(-E_a/k_BT)$，1300°C 时扩散系数比1000°C 高约3个数量级
• 压力辅助致密化：40 MPa 使有效晶界应力远大于施加应力，促进蠕变和塑性流动
• Cr³⁺ 固溶：Cr³⁺ 通过替换 Al³⁺ 进入八面体 B 位，引起晶格膨胀（XRD中峰位向低角度移动已证实）

步骤6：取样与后处理

炉温降至 200°C 以下方可开炉（避免热冲击）
    ↓
取出样品，去除粘连的石墨残片
    ↓
切割（金刚石线锯）→ 研磨（SiC砂纸，200→400→800→1200目）
    ↓
抛光（金刚石悬浮液，1μm）
    ↓
超声清洗（无水乙醇，15 min）
    ↓
特征分析：XRD（物相）、SEM（形貌）、荧光光谱（发光性能）

■ 本次实验误差汇总

■ XRD 详细分析报告

一、三样品测量参数总览

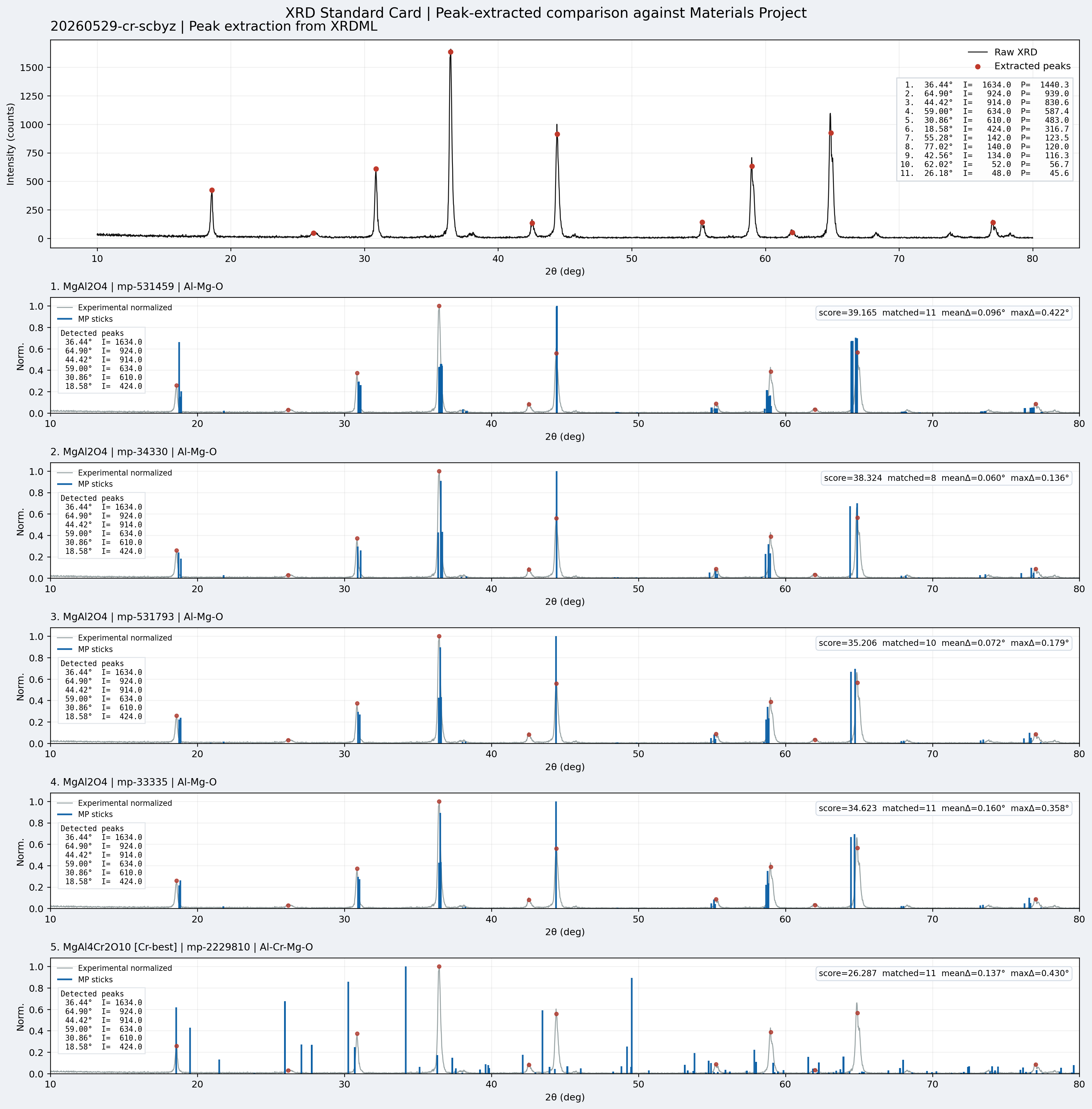

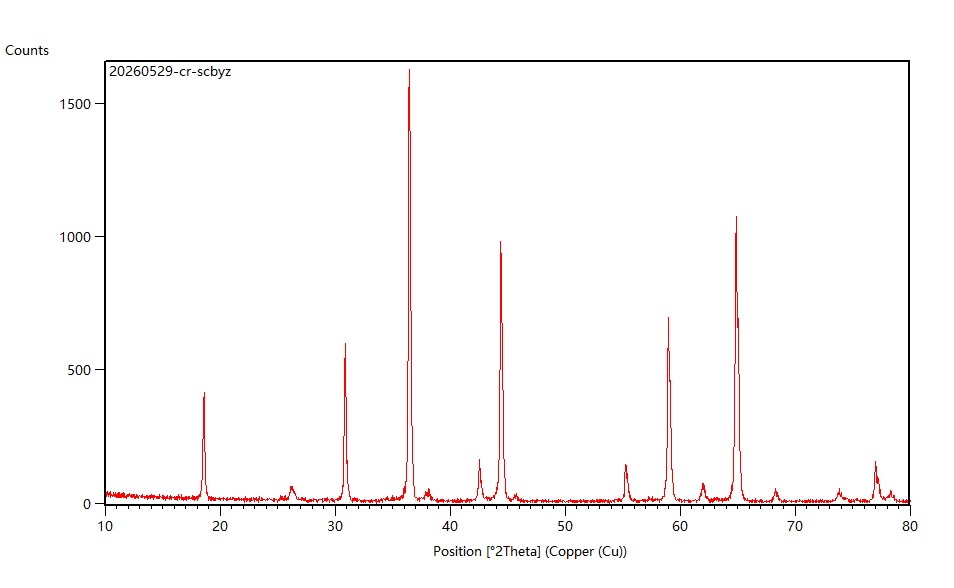

二、样品一详细分析：渗碳少（20260529-cr-scbyz）

2.1 峰位归属

以标准 MgAl₂O₄（$a_0 = 8.083$ Å，Cu Kα₁ $\lambda = 1.54056$ Å）为参考，对所有检测峰进行指标化：

峰位系统性偏移约 −0.32 至 −0.41°，各峰偏移高度一致，符合样品台高度偏移误差特征（$\Delta(2\theta) = -2\delta\cos\theta/R$，$\theta$ 增大时偏移量减小）。

2.2 晶格参数计算

利用 (311) 主峰（信噪比最佳）和 (440) 高角度峰（系统误差影响更小），Cu Kα₁：

$$d_{hkl} = \frac{\lambda}{2\sin\theta}, \quad a = d_{hkl}\cdot\sqrt{h^2+k^2+l^2}$$

(311) 峰计算：

$$\theta_{311} = 18.22°,\quad d_{311} = \frac{1.54056}{2\times\sin18.22°} = \frac{1.54056}{0.6251} = 2.465\ \text{Å}$$

$$a_{(311)} = 2.465\times\sqrt{11} = 2.465\times3.317 = \mathbf{8.175\ \text{Å}}$$

(440) 峰计算：

$$\theta_{440} = 32.45°,\quad d_{440} = \frac{1.54056}{2\times\sin32.45°} = \frac{1.54056}{1.0723} = 1.437\ \text{Å}$$

$$a_{(440)} = 1.437\times\sqrt{32} = 1.437\times5.657 = \mathbf{8.129\ \text{Å}}$$

两峰结果不一致（差0.046 Å）说明存在无法由单峰消除的系统误差（最可能为样品台偏移），建议今后加入内标（Si粉）进行零点校正。

2.3 Cr³⁺ 掺杂证据

所有主峰相对标准 MgAl₂O₄ 系统性向低角度偏移，表明晶格膨胀。由 Vegard 定律（MgAl₂O₄ $a$ = 8.083 Å，MgCr₂O₄ $a$ = 8.327 Å）：

$$x = \frac{a_{\text{app}} - 8.083}{8.327 - 8.083} = \frac{0.069}{0.244} \approx 0.28$$

此绝对值严重偏高（实际 Cr 约2.5%），证明偏移量由仪器误差与真实晶格膨胀共同贡献，不可直接作为 Cr 含量的定量结果。但与另外两个样品比较（见下文），相对晶格参数有物理意义。

2.4 碳相与次要峰分析

• 26.18°（强度48，石墨/最强峰比值 2.9%）：石墨（002）标准位置26.58°，偏移−0.40°，与本样品系统偏移一致 → 极少量石墨污染
• 42.56° 和 62.02°：分别接近 MgO (200) 标准位置42.91°（偏移−0.35°）和 MgO (220) 标准位置62.30°（偏移−0.28°），偏移量与尖晶石主峰一致，疑为微量未反应 MgO 残留，强度仅为主峰的8.2%和3.2%，不影响主相定性

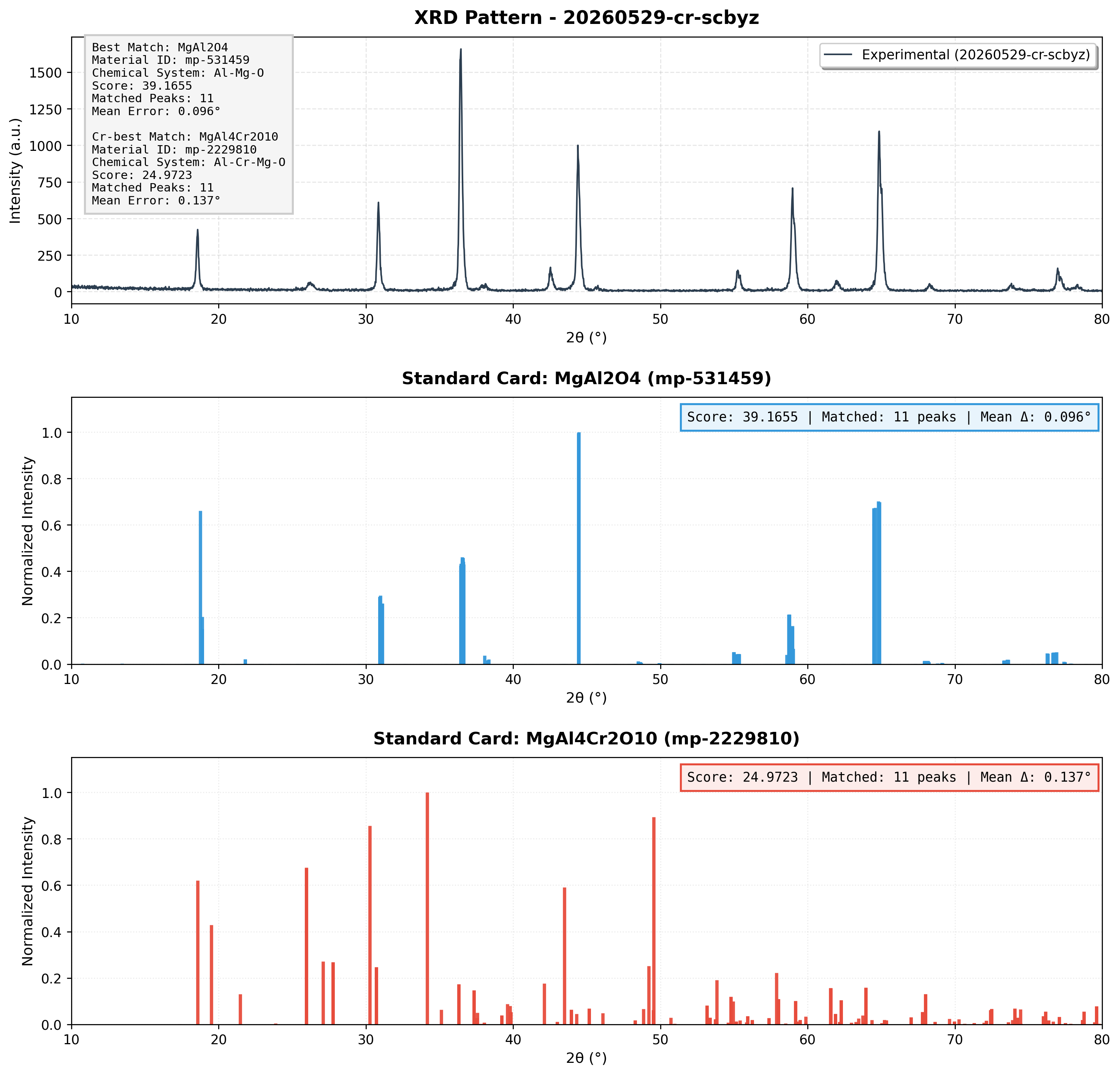

2.5 物相匹配质量评价

MgAl₂O₄ 匹配分（39.17）远高于 MgAl₄Cr₂O₁₀（24.97），分差 14.20（三样品中最大）。图1下方 MgAl₄Cr₂O₁₀ 标准卡片峰型复杂（~40余条峰），而实验谱仅有11个显著峰，结构特征不符——主相为 Cr³⁺ 固溶于 MgAl₂O₄ 的无序固溶体，而非有序 MgAl₄Cr₂O₁₀ 超结构相。

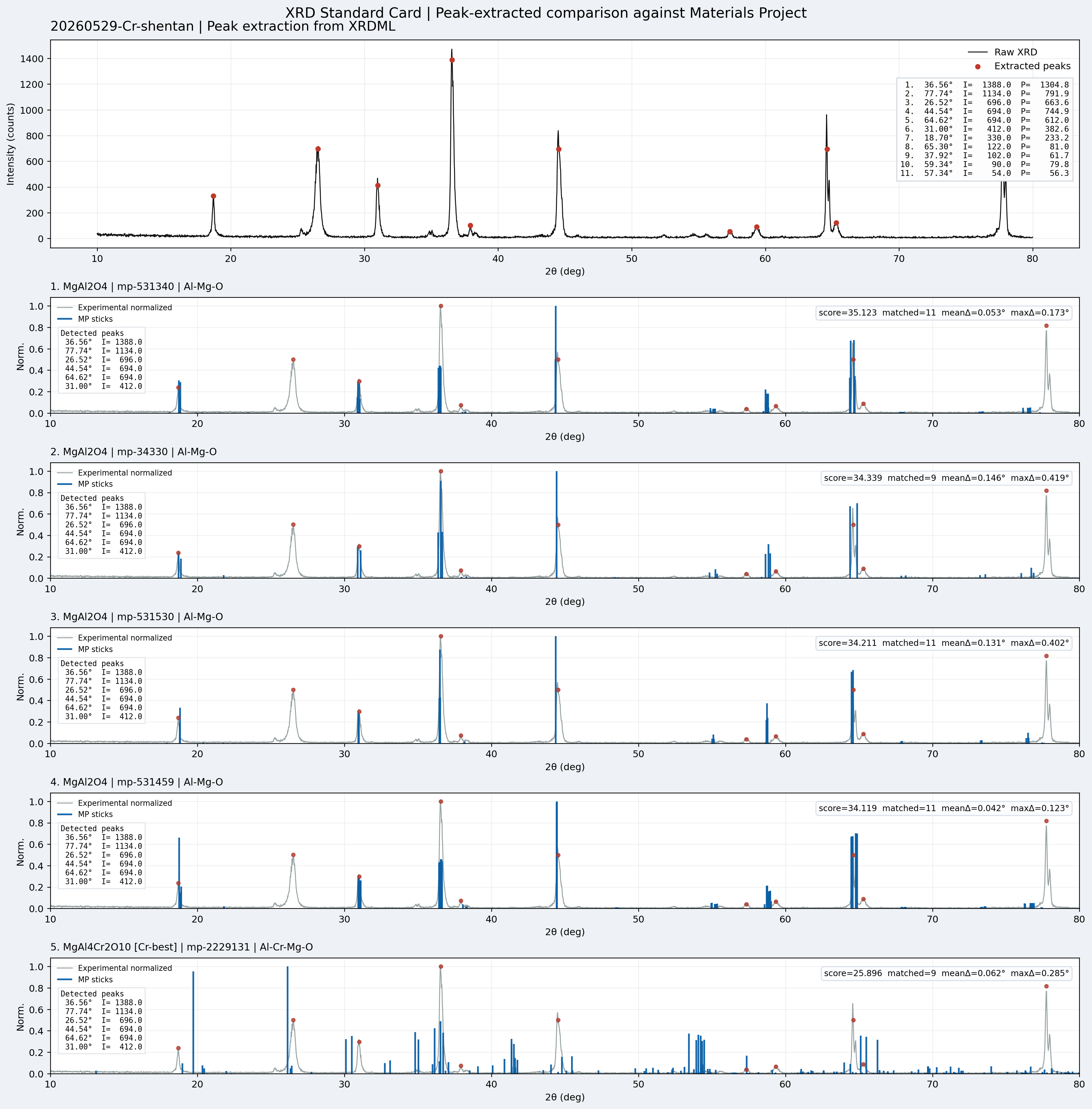

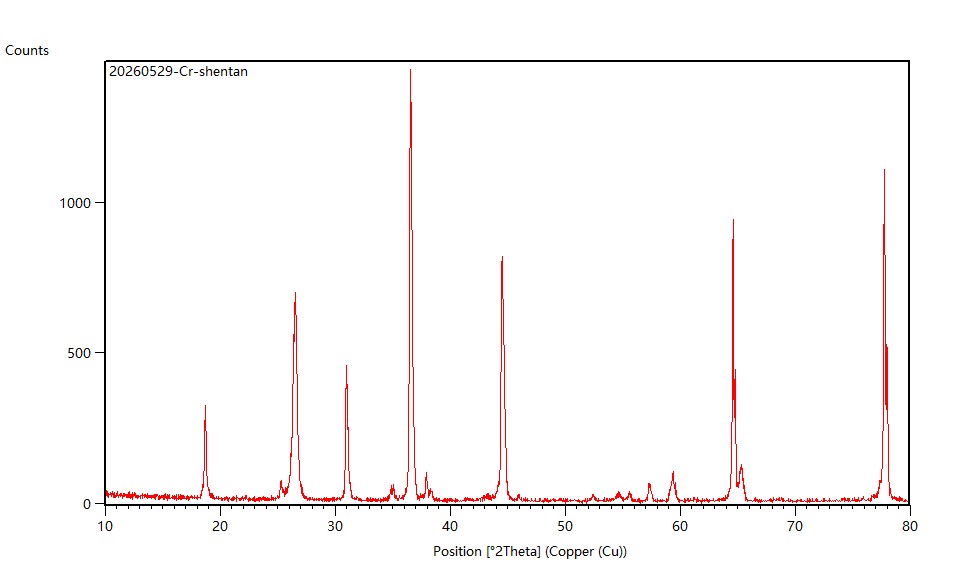

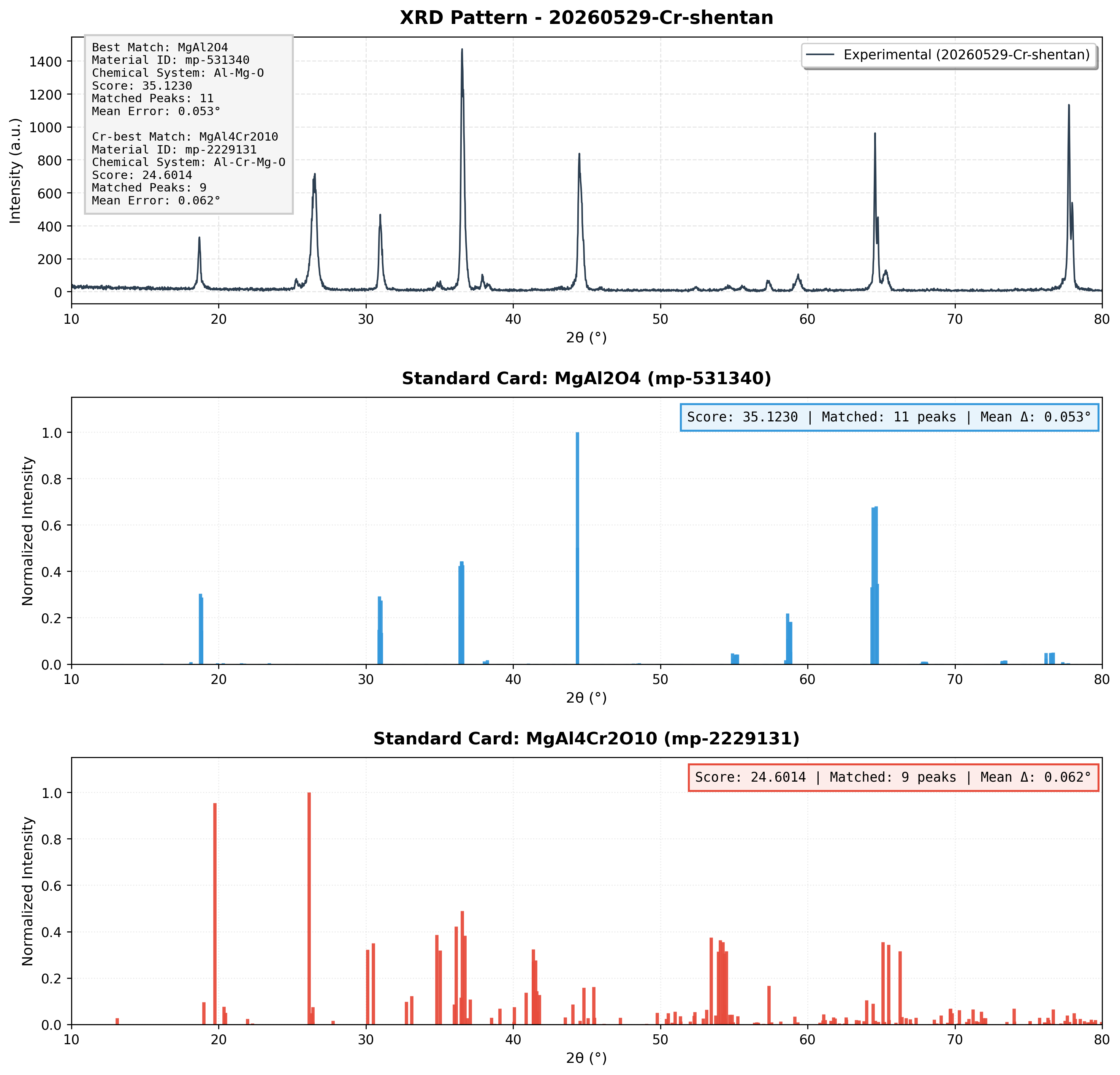

三、样品二详细分析：渗碳多·偏移（20260529-Cr-shentan）

3.1 峰位归属

3.2 晶格参数计算

(311) 峰：

$$a_{(311)} = \frac{\sqrt{11}\times1.54056}{2\sin(18.28°)} = \frac{5.111}{0.6277} = \mathbf{8.143\ \text{Å}}$$

(440) 峰 (64.62°)：

$$a_{(440)} = \frac{\sqrt{32}\times1.54056}{2\sin(32.31°)} = \frac{8.700}{1.0681} = \mathbf{8.146\ \text{Å}}$$

两峰结果（8.143 与 8.146 Å）高度一致，比渗碳少样品的 8.175 Å 更小（相差约 0.030 Å），表明进入晶格的 Cr 更少。

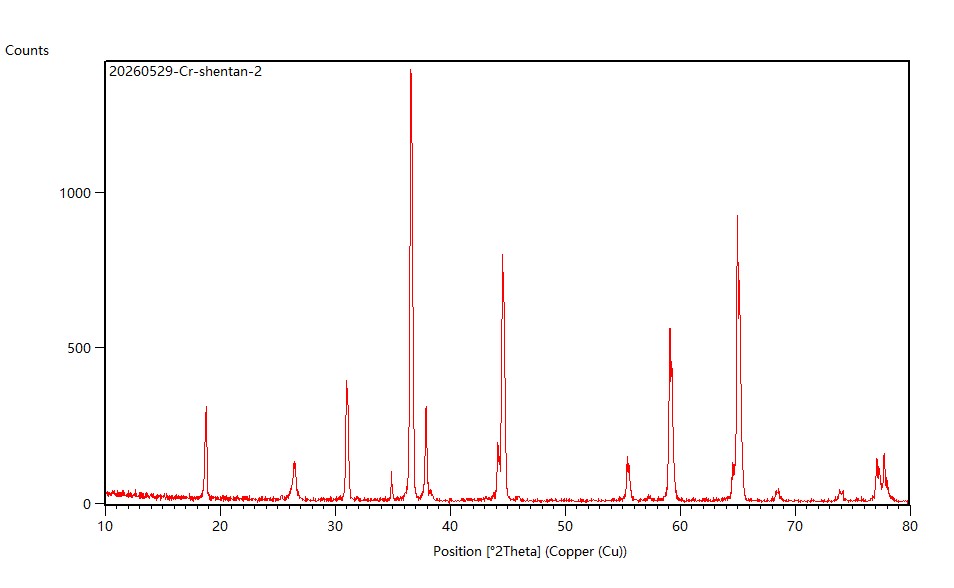

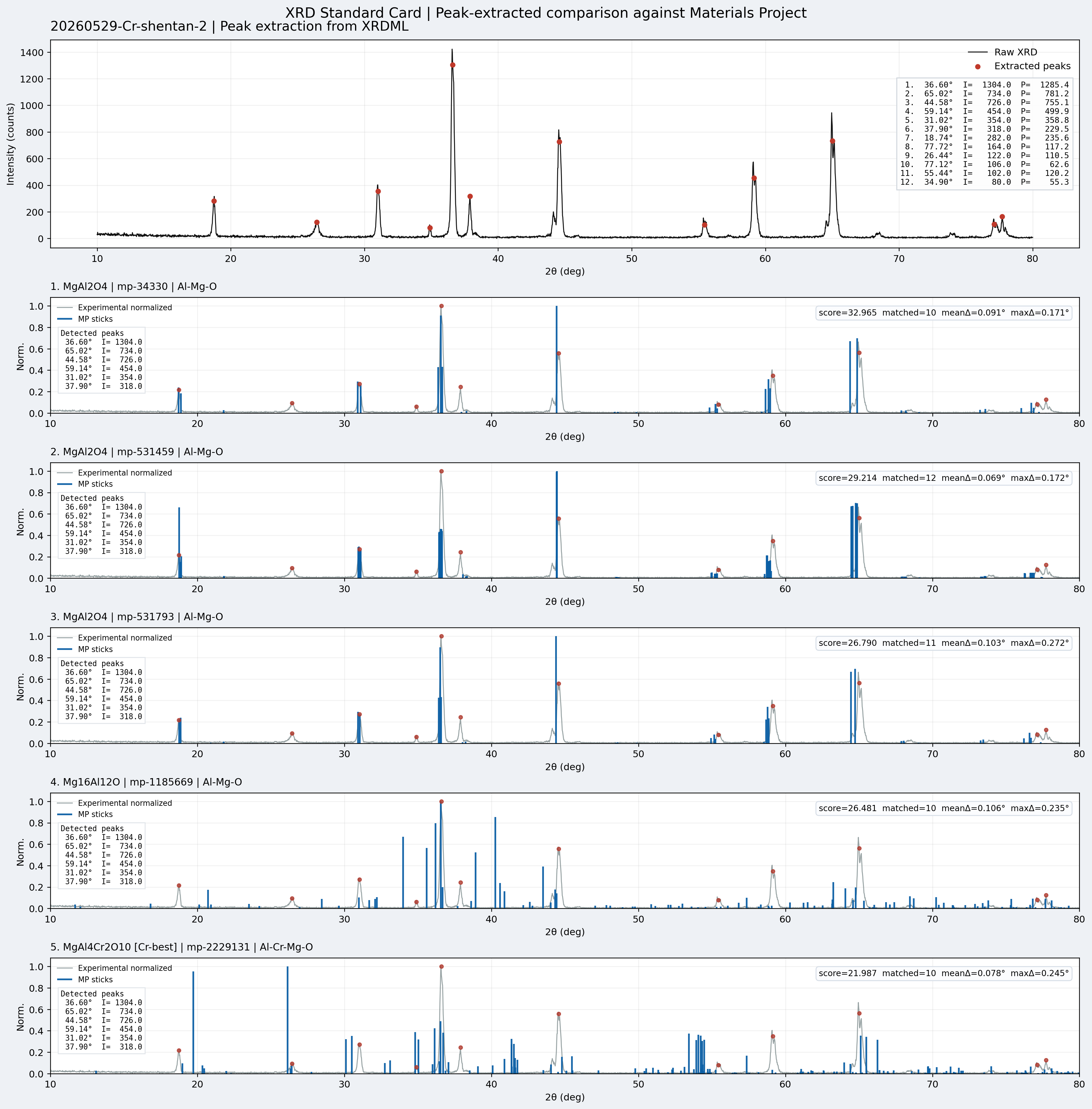

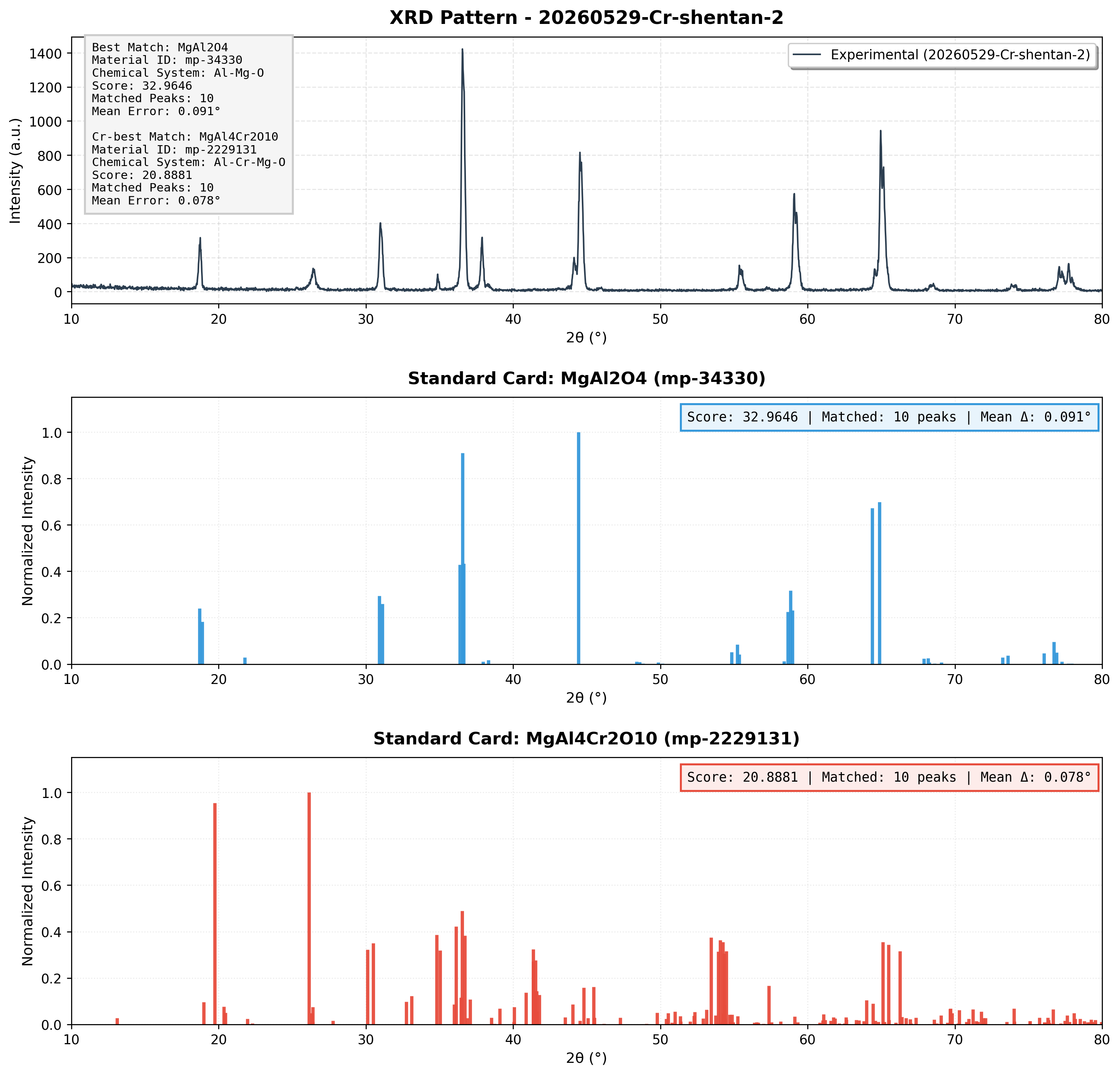

四、样品三详细分析：渗碳多·固定（20260529-Cr-shentan-2）

4.1 峰位归属

4.2 晶格参数计算

(311) 峰：

$$a_{(311)} = \frac{\sqrt{11}\times1.54056}{2\sin(18.30°)} = \frac{5.111}{0.6285} = \mathbf{8.133\ \text{Å}}$$

(440) 峰 (65.02°)：

$$a_{(440)} = \frac{\sqrt{32}\times1.54056}{2\sin(32.51°)} = \frac{8.700}{1.0745} = \mathbf{8.096\ \text{Å}}$$

两峰差异（0.037 Å）较大，同样反映仪器误差；(440) 高角度峰结果 8.096 Å 更接近标准值 8.083 Å，表明此样品中 Cr 进入晶格量最少。

4.3 次要峰：34.90° 归属为 α-Al₂O₃

$$d = \frac{1.54056}{2\sin(17.45°)} = 2.569\ \text{Å}$$

α-Al₂O₃（刚玉）(104) 面：标准 $d = 2.552$ Å（2θ = 35.15°），考虑本样品系统偏移约 −0.25°：

$$2\theta_{\text{预测}} = 35.15° - 0.25° = 34.90°\ ✓$$

结论： 样品中有少量未完全参与固相反应的 α-Al₂O₃ 残留，与实验中 Al₂O₃ 补加 0.344g（导致 Al/Mg 比偏高）相吻合。

五、三样品晶格参数与 Cr 掺杂综合汇总

六、讨论

6.1 讨论一：偏移样品中 77.74° 异常峰——铝样品台贡献

问题： 渗碳多·偏移样品中，77.74°处出现强度高达1134的强峰（相当于主峰的81.7%），而渗碳多·固定样品同位置强度仅164（12.6%），这一差异是否来自铝样品台（Al holder）？

验证分析：

铝（FCC，$a = 4.049$ Å）的主要衍射峰：

关键：Al（311）标准位置为 78.23°，而异常峰位于 77.74°。

利用本样品的 (311) 尖晶石峰偏移（−0.27°）和样品位移公式 $\Delta(2\theta) = -(2\delta\cos\theta)/R$ 推算高角度处的预期偏移：

$$\frac{\Delta(2\theta)_{Al311}}{\Delta(2\theta)_{\text{spinel311}}} = \frac{\cos\theta_{Al311}}{\cos\theta_{\text{spinel311}}} = \frac{\cos(38.87°)}{\cos(18.28°)} = \frac{0.778}{0.950} = 0.819$$

若以 (440) 峰偏移（−0.61°）为参考更为准确：

$$\Delta(2\theta)_{Al311} = -0.61° \times \frac{\cos(38.87°)}{\cos(32.31°)} = -0.61° \times \frac{0.778}{0.845} = -0.561°$$

$$2\theta_{Al311,\text{预测}} = 78.23° - 0.56° = \mathbf{77.67°}$$

实测：77.74°，与预测值 77.67° 仅差 0.07°，完全在误差范围内。

进一步的强度分析：

结论： 渗碳多·偏移样品的 77.74° 强峰是样品在测量中发生位移后暴露了铝样品台，导致铝（311）峰（标准78.23°）以约−0.49°偏移出现，这一偏移量与该样品其余峰的系统偏移规律完全一致。该峰不是样品本身的特征峰，在分析晶体结构时应当剔除。

6.2 讨论二：渗碳少 vs 渗碳多的本质差异

三个样品的核心差异可归纳为以下四个层面：

① 晶格参数——Cr 实际进入固溶体的量

$$\underbrace{a_{\text{渗碳少}}}_{\approx8.17\ \text{Å}} > \underbrace{a_{\text{渗碳多偏移}}}_{\approx8.14\ \text{Å}} > \underbrace{a_{\text{渗碳多固定}}}_{\approx8.13\ \text{Å}} \gg \underbrace{a_{\text{纯MgAl}_2\text{O}_4}}_{8.083\ \text{Å}}$$

渗碳越少，晶格膨胀越大，说明更多 Cr³⁺ 成功进入尖晶石 B 位。渗碳多样品中，碳发生碳热还原：

$$\text{Cr}_2\text{O}_3 + 3\text{C} \rightarrow 2\text{Cr}^0 + 3\text{CO}_2\uparrow$$

金属 Cr⁰ 不进入晶格，导致固溶体中 Cr 含量降低，晶格膨胀减小。

② 碳（石墨）相含量——直接反映渗碳程度

石墨（002）峰强度相差约17倍，定量证明渗碳程度的显著差异。渗碳多样品中大量石墨来自热压石墨模具在 1300°C 高温下向陶瓷样品的碳渗透。

③ 物相纯净度——副相种类不同

渗碳多样品中 α-Al₂O₃ 残留的逻辑链：Cr₂O₃ 被碳还原为 Cr⁰ → B 位 Cr 缺失 → 剩余 Al₂O₃ 无法完全进入 B 位 → 以 α-Al₂O₃ 形式残留。

④ 相匹配得分——整体物相质量

渗碳少样品 MgAl₂O₄ 匹配得分（39.17）显著高于渗碳多样品（32.96\~35.12），且 MgAl₄Cr₂O₁₀ 与 MgAl₂O₄ 的分数差也最大（14.20 vs 10.52 和 12.08），说明渗碳少样品的尖晶石物相更纯、Cr 固溶更完全、峰型更规整。

总结对比：

■ SEM 微观形貌分析

一、SEM-SEI 技术复习

1.1 二次电子成像（SEI）原理

SEI 模式收集被入射电子激发出的二次电子（能量 < 50 eV，来自样品表面0~10 nm 深度），具有极强的表面形貌敏感性：

本次两张图像均为断面形貌（fracture surface），而非抛光截面。断裂面优先沿最薄弱路径（晶界、孔隙）扩展，因此所呈现的暗区面积比真实体积孔隙率显著偏大，不可直接等同于相对密度指标。

1.2 Otsu 阈值分割原理

图像分析使用 Otsu 双类阈值法将灰度图像分为前景（dark objects = 孔隙/暗区）和背景（亮区 = 晶粒）：

$$T_{\text{Otsu}} = \arg\min_t \left[\omega_1(t)\sigma_1^2(t) + \omega_2(t)\sigma_2^2(t)\right]$$

两图阈值不同（渗碳少133，渗碳多125）表明两样品的整体灰度分布不同——渗碳多样品图像整体更暗（碳污染使表面变暗，阈值相应降低）。

1.3 关键形态学指标含义

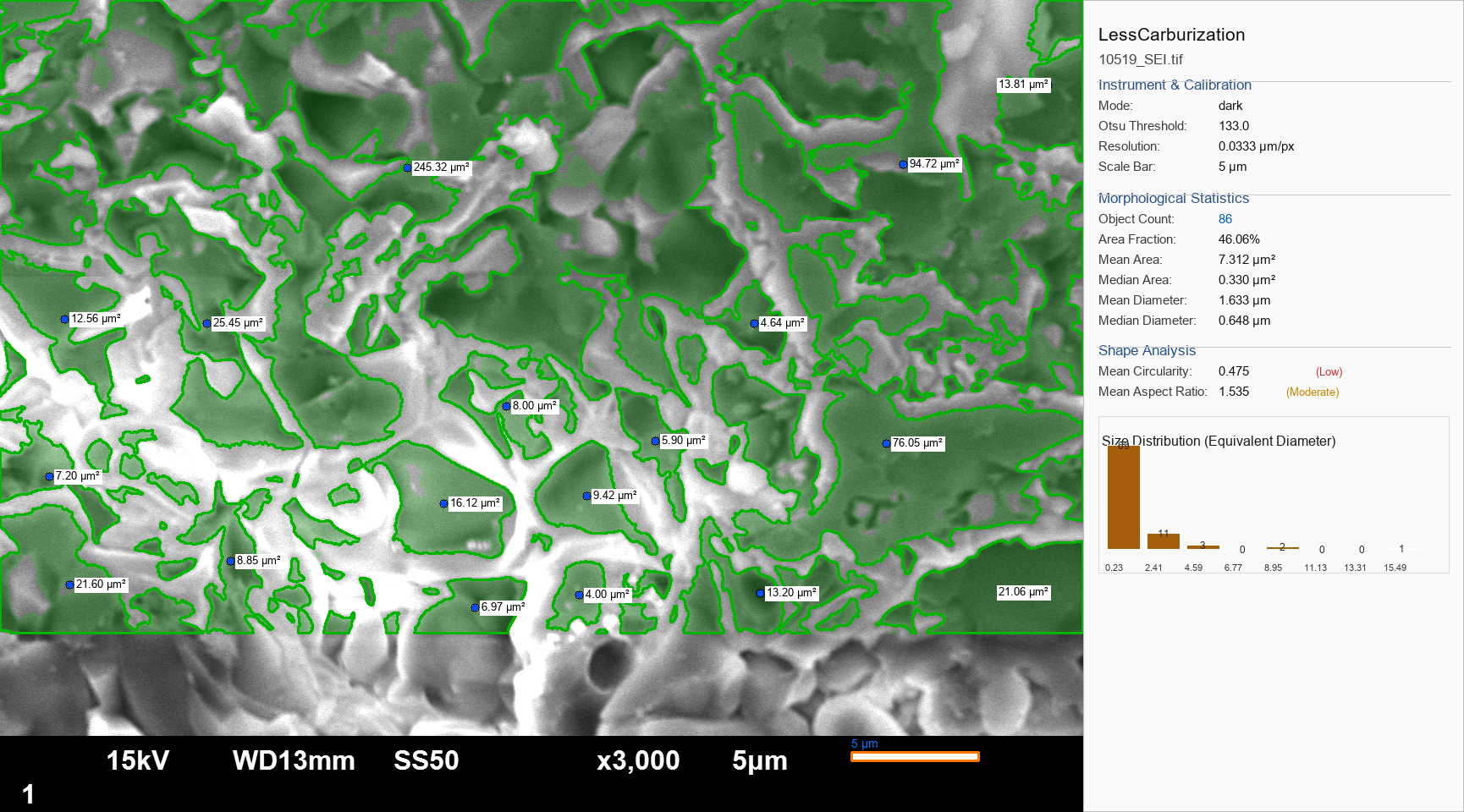

二、样品一详细分析：渗碳少（10519\_SEI，LessCarburization）

2.1 仪器参数

2.2 形态学统计

2.3 尺寸分布分析

从图像标注面积值读取（μm²），并按等效直径分类：

图中 245.32 μm² 为最大单体暗区（ECD ≈ 17.7 μm，远大于晶粒尺寸），对应左上角的大面积连通孔隙网络，可能是断面上的一片连通气孔区域。

2.4 断面形貌解读

从 SEI 图像可观察到：

• 主要晶粒尺寸：约 1–4 μm（与 XRD Scherrer 估算的 ~28 nm 晶域相差显著，说明每个晶粒由多个相干散射域组成，晶粒内部存在亚晶界）
• 断裂模式：以沿晶断裂（intergranular fracture）为主——暗区（晶界沟槽）连续分布于晶粒之间，晶粒表面光滑凸出
• 孔隙形态：圆度仅0.475，孔隙形状极不规则，为相互连通的晶间孔隙网络
• 无明显石墨层：底部无明显水平暗条纹，与 XRD 石墨峰极弱（2.9%）一致
• 整体致密度评估：断面显示较多晶界暗区，但这是断裂面的形貌特征，不代表实际体积孔隙率高

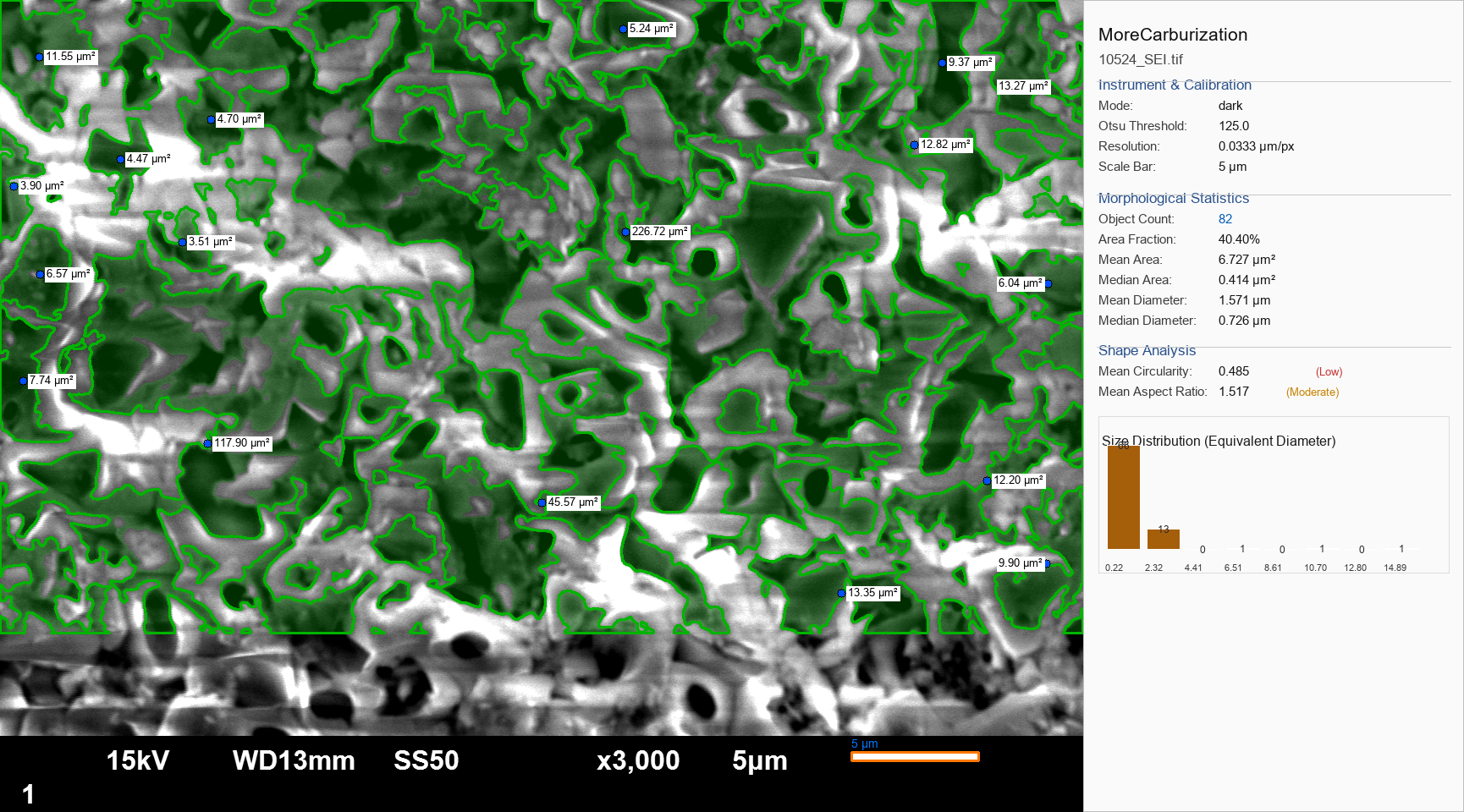

三、样品二详细分析：渗碳多（10524\_SEI，MoreCarburization）

3.1 仪器参数

3.2 形态学统计

3.3 尺寸分布分析

226.72 μm² 和 117.90 μm² 两处大面积暗区分别对应图像中部的两块较大区域，可能包含石墨夹杂（与 XRD 中石墨峰强度 9.4% 对应）。

3.4 断面形貌特殊特征

• 底部水平暗条纹（图像下方明显）：即 XRD 检出的石墨(002)峰对应的石墨片层。SEI 中碳的低二次电子产额（低 Z = 6）使其显示为深色，加之石墨具有层状解理，在断面上形成连续水平暗带
• Otsu 阈值更低（125 vs 133）：整体图像更暗，说明碳在晶界的包覆降低了晶界区域的电子发射效率
• 圆度略高（0.485 vs 0.475）：含碳夹杂的孔隙/暗区边界略更平整（石墨解理面平滑）
• 中位直径更大（0.726 vs 0.648 μm）：碳夹杂增加了中等尺寸暗区的比例

四、两样品综合对比

4.1 关键参数对比表

4.2 关于"渗碳少面积分数反而更高"的讨论

表面上渗碳少样品断面暗区占比（46.06%）反而高于渗碳多（40.40%），这看似矛盾。合理解释如下：

① Otsu 阈值效应： 渗碳少阈值133（更严格），在更高灰度处截断，保留了更多中灰晶界区域为暗区；渗碳多阈值125（宽松），整体偏暗，反而将原本的灰色晶界归入亮区。

② 断裂路径差异： 渗碳少样品晶界较为"干净"（无碳膜润滑），断裂时晶界粗糙撕裂，产生大量细小锯齿状暗沟（贡献更多暗区面积）；渗碳多样品晶界有碳膜包覆，断面更平滑，暗区更少但更集中。

③ 碳膜使渗碳多样品整体反差降低： 碳均匀覆盖晶粒表面后，晶粒本身也变暗，与晶界之间对比度下降，算法识别的暗区数量减少。

4.3 与 XRD 和配方数据的交叉验证

1. 两样品均以沿晶断裂（intergranular fracture）为主，晶粒平均等效直径约 1.5–1.6 μm，在 ×3,000 倍下观察到大量相互连通的晶界沟槽，圆度约 0.48，反映典型陶瓷晶界断裂特征。

2. 渗碳少样品断面晶界更粗糙（46.06% 暗区分数，纵横比1.535），表明 Cr³⁺ 充分固溶于尖晶石 B 位，晶界成分均匀，断裂阻力较高，能量沿晶界复杂路径释放。

3. 渗碳多样品底部存在清晰石墨层（水平暗条纹），与 XRD 石墨 (002) 强峰（强度/主峰 = 9.4–50%）直接呼应，石墨在晶界处起到"润滑"作用，使断面更平滑、暗区面积比反而降低。

4. 两样品均存在面积超过100 μm² 的大型连通孔隙区域，暗示热压烧结在1300°C/30min 条件下并未完全消除大孔，局部致密化不充分，与石墨模具中气氛控制不良（渗碳）有直接关系。

5. 荧光性能影响（结合 XRD 结论）： 渗碳少样品晶界纯净、Cr³⁺ 固溶良好（晶格膨胀 Δa = 0.069 Å），是更优的荧光陶瓷候选；渗碳多样品石墨夹杂和 Cr³⁺ 缺乏将共同导致量子效率下降。

■ Cr 掺杂 MgAl₂O₄ 参照样品 与 加溶剂样品 的 FTIR 对比分析

一、实验设计与样品定义

二、关键参数对比总览

三、分区详细对比分析

3.1 羟基区（3500–3800 cm⁻¹）：最关键差异

这是三个样品中差别最显著的区域，揭示了溶剂对陶瓷表面 OH 状态的根本性改变：

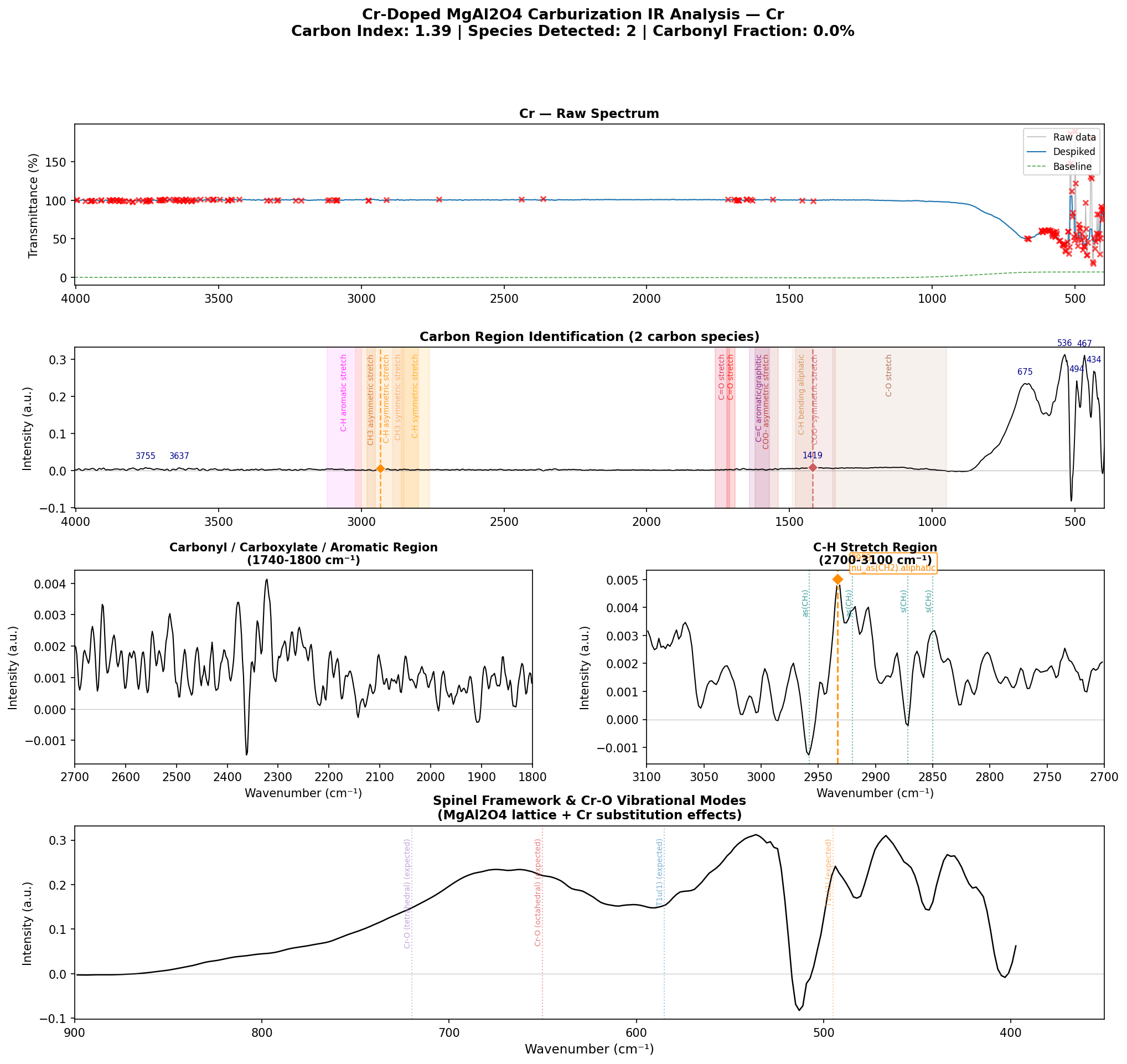

（A）Cr 参照样品——孤立自由羟基（Isolated Free OH）

$$\underbrace{\tilde{\nu}(\text{Al-OH})\approx3740\text{-}3760\ \text{cm}^{-1}}_{\text{Type I: 孤立端基}}\quad\underbrace{\tilde{\nu}(\text{Mg-OH/Cr-OH})\approx3620\text{-}3650\ \text{cm}^{-1}}_{\text{Type II: 桥接或缺陷位}}$$

峰形尖锐意味着这些 OH 基团彼此孤立，无氢键缔合，是干燥、洁净陶瓷表面的特征谱型。

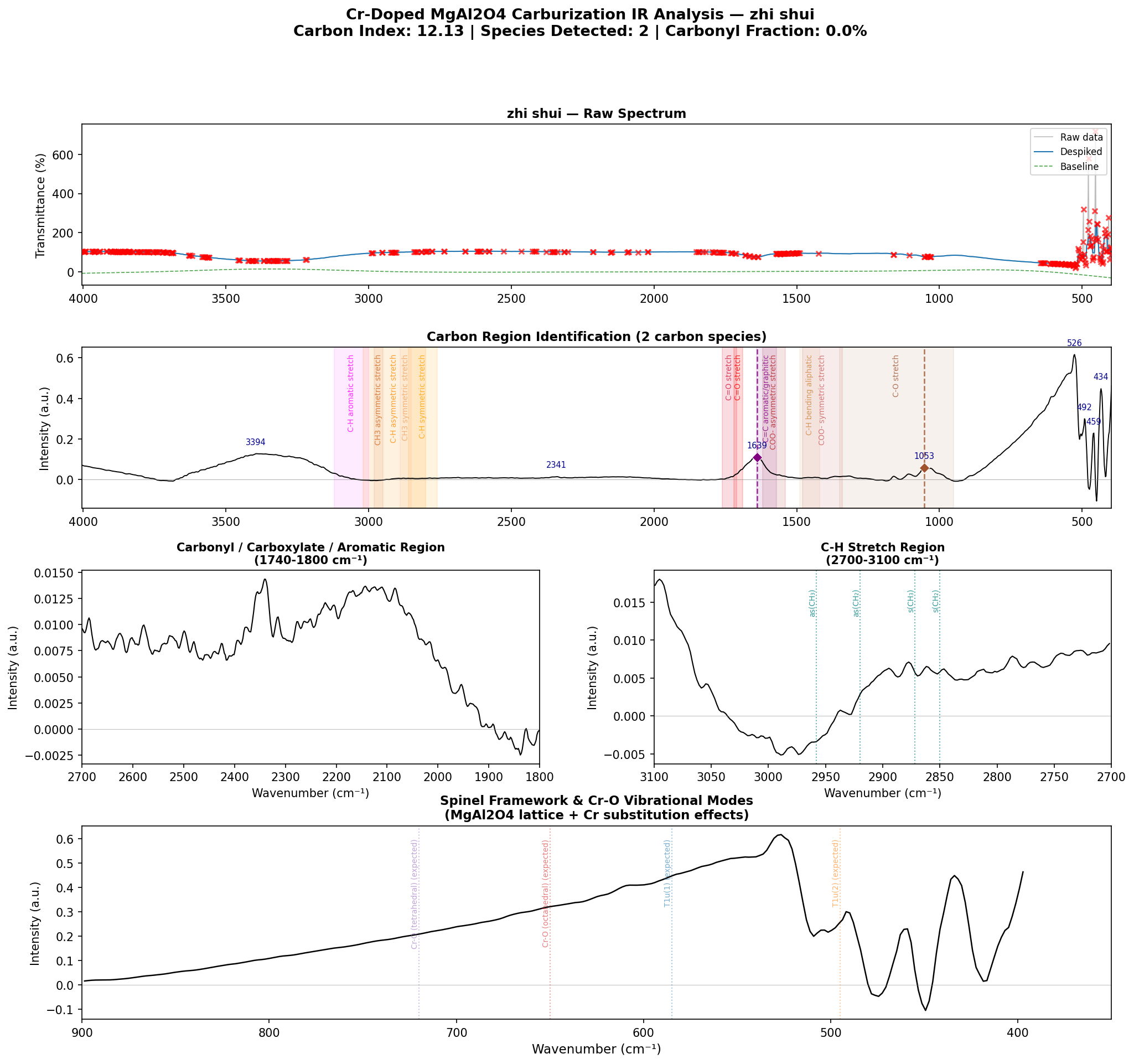

（B）zhi shui——氢键缔合水（Physisorbed H₂O Layer）

微量水加入后，孤立 OH 峰完全消失，取而代之是：

$$3755 + 3637\ (\text{尖锐，孤立}) \xrightarrow{\text{加水}} 3394\ (\text{宽带，FWHM}\approx400\ \text{cm}^{-1},\text{氢键网络})$$

机制：
$$\underbrace{\equiv\text{Al-OH}}_{\text{孤立表面OH}} + \text{H}_2\text{O} \rightarrow \underbrace{\equiv\text{Al-OH}\cdots\text{H}_2\text{O}\cdots\text{H}_2\text{O}}_{\text{多层氢键网络}} \Rightarrow 3200\text{-}3600\ \text{cm}^{-1}\text{宽峰}$$

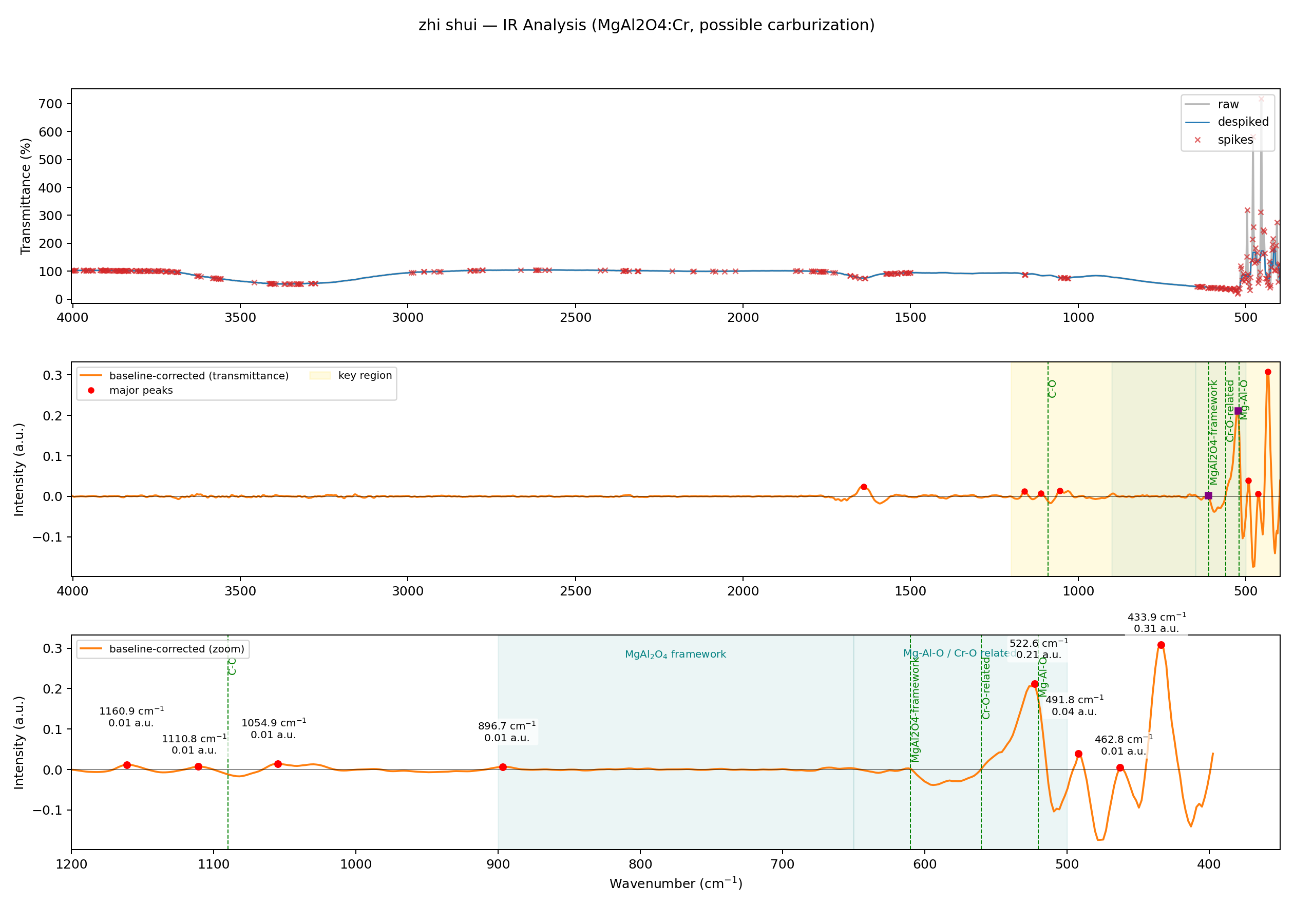

加水还引入了 δ(H₂O) = 1639 cm⁻¹（水分子弯曲振动），与 3394 cm⁻¹ 构成吸附水的双联特征谱。

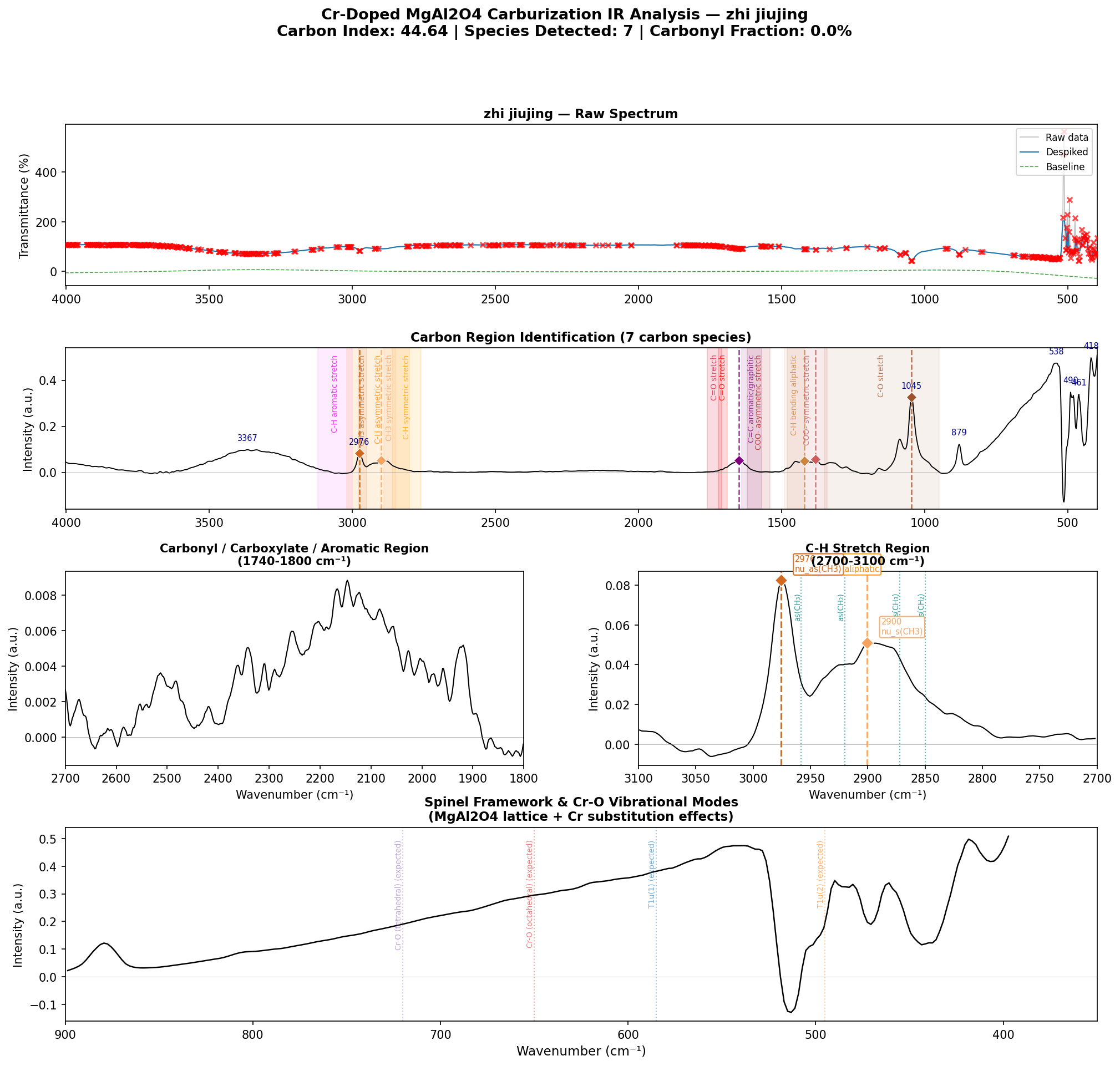

（C）zhi jiujing——乙醇-OH 介入（Ethanol-OH H-bonding）

乙醇加入后：

• OH 峰进一步红移至 3367 cm⁻¹（比加水时更低 27 cm⁻¹）
• 原因：乙醇的 –OH 与陶瓷表面 –OH 形成更强的混合氢键网络（乙醇为质子供体/受体双重性，氢键强于纯水层）

$$3755 + 3637\ (\text{Cr}) \to 3394\ (\text{加水}) \to 3367\ (\text{加酒精})$$

OH 峰红移量化氢键强度：
$$\Delta\tilde{\nu} = \tilde{\nu}(\text{孤立}) - \tilde{\nu}(\text{氢键}) \propto E_{\text{氢键}}$$
$$\Delta\tilde{\nu}_{\text{水}} = 3755-3394 = 361\ \text{cm}^{-1}$$
$$\Delta\tilde{\nu}_{\text{酒精}} = 3755-3367 = 388\ \text{cm}^{-1}$$

3.2 C-H 伸缩区（2700–3100 cm⁻¹）：有机污染定量对比

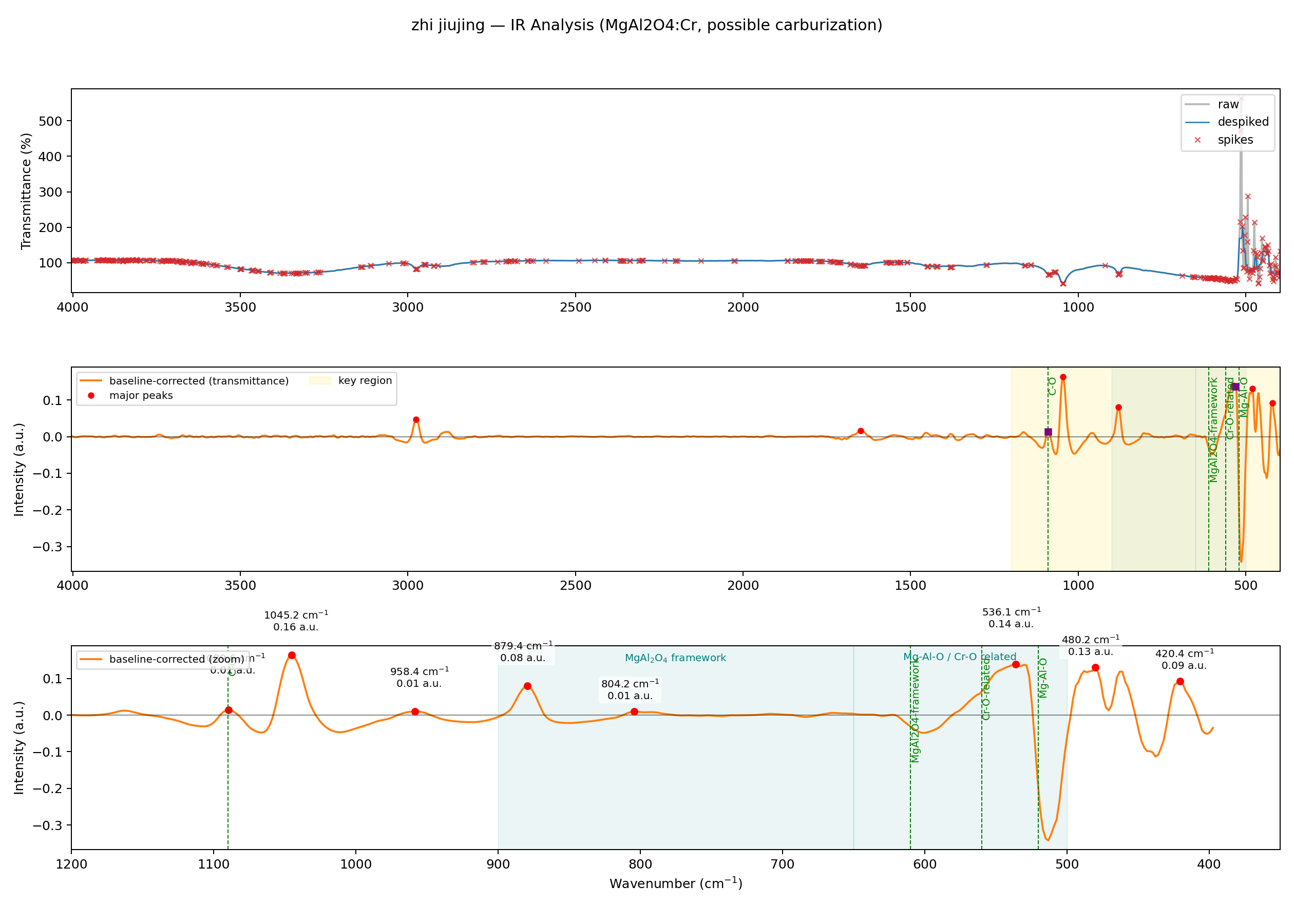

乙醇（C₂H₅OH）特征峰位：

$$\underbrace{2976}_{\nu_{as}(\text{CH}_3)},\ \underbrace{2929}_{\nu_{as}(\text{CH}_2)},\ \underbrace{2900/2879}_{\nu_s(\text{CH}_3)},\ \underbrace{1045}_{\nu(\text{C-O})}\ \text{cm}^{-1}$$

zhi jiujing 中这些峰全部出现，确认了乙醇吸附。Cr 参照中 C-H 几乎为零，证实参照样品表面洁净，无有机残留。

3.3 碳指数定量分析

$$\underbrace{1.39}_{\text{Cr（参照）}} \xrightarrow{+\text{H}_2\text{O}} \underbrace{12.13}_{\text{zhi shui（加水）}} \xrightarrow{+\text{EtOH}} \underbrace{44.64}_{\text{zhi jiujing（加酒精）}}$$

水为无机物（仅 O-H 振动），对碳指数贡献主要来自水-陶瓷界面C-O类振动（1053 cm⁻¹）；乙醇为有机物，含 C-H, C-O, C=C 等多种碳相关振动，碳指数暴增 43 个单位，且额外引入 5 种新的碳种。

3.4 1419 cm⁻¹ 峰——仅存于 Cr 参照，溶剂添加后消失

在 Cr 参照样品中，1419 cm⁻¹ 处有一明显峰，而在加水和加酒精样品中完全消失。

归属分析：

最可能是孤立表面 OH 的弯曲振动，与 3755/3637 cm⁻¹ 的拉伸振动配对：

$$\underbrace{3755 + 3637}_{\nu(\text{O-H})}\longleftrightarrow\underbrace{1419}_{\delta(\text{O-H})}\ \text{(两峰同时出现/消失)}$$

消失机制：
$$\equiv\text{M-OH}(\text{孤立，1419}\ \text{cm}^{-1}) + \text{H}_2\text{O/EtOH} \rightarrow \equiv\text{M-OH}\cdots\text{H}_2\text{O}(\text{氢键缔合，}\delta\ \text{移至}\ \sim1640\ \text{cm}^{-1})$$

一旦溶剂覆盖表面，孤立 OH 的弯曲模式被填充/耦合，1419 cm⁻¹ 峰随孤立 OH 的消失而消失，代之以 1639/1651 cm⁻¹ 的水弯曲振动。

3.5 675 cm⁻¹ 峰——仅存于 Cr 参照，溶剂添加后消失

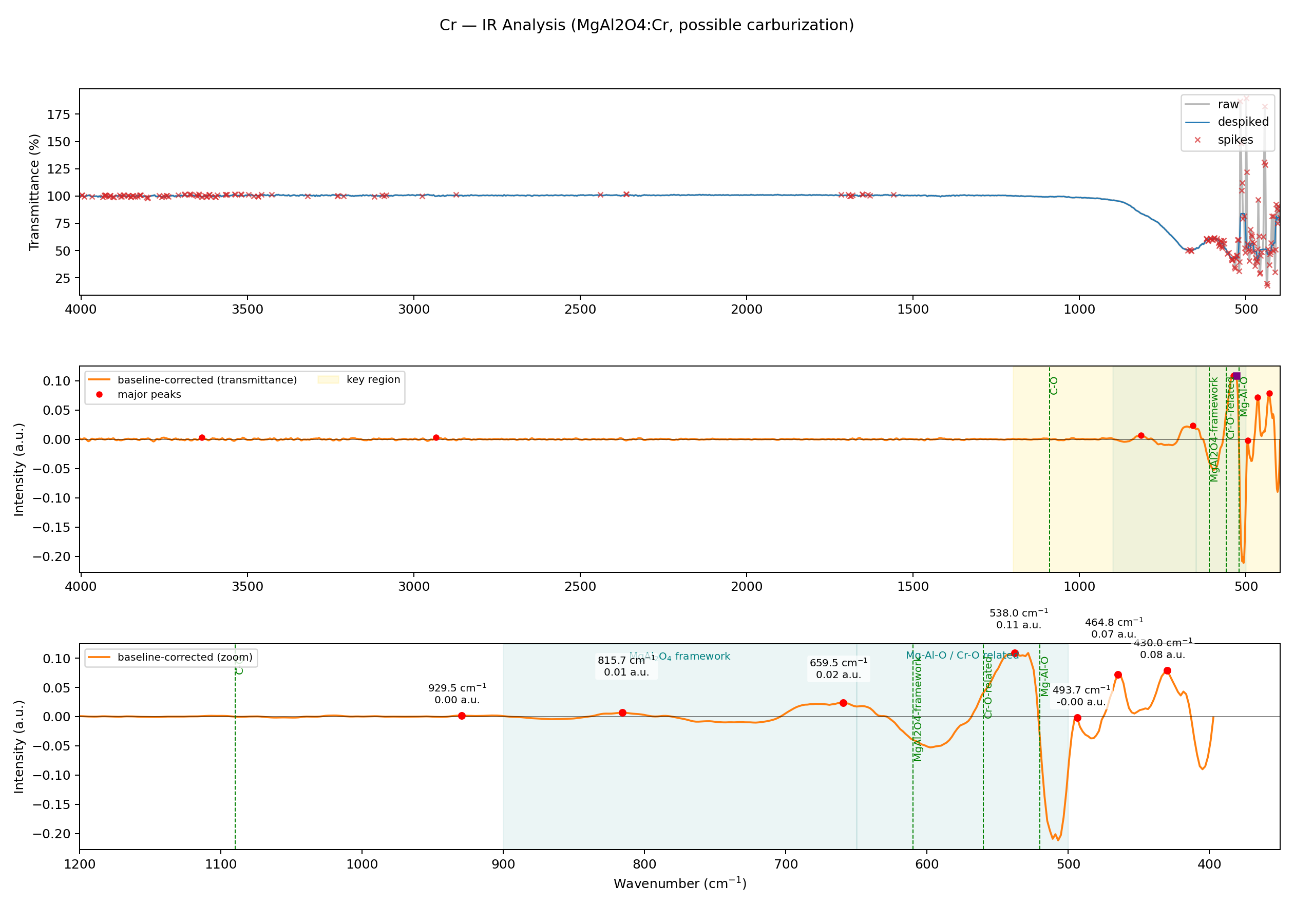

Cr 参照样品的尖晶石框架区（底部面板）在 675 cm⁻¹ 处有一清晰峰，在加水和加酒精样品中均消失。

归属分析：

消失原因：

Mg²⁺ 是 Lewis 酸位，优先与水分子（Lewis 碱）配位：

$$\equiv\text{Mg}^{2+}(\text{四面体位，675 cm}^{-1}) + \text{H}_2\text{O} \rightarrow \equiv\text{Mg}^{2+}\cdots\text{OH}_2\ (\text{模式移频/宽化})$$

水或乙醇的配位吸附改变了 Mg-O 四面体的力常数，导致 675 cm⁻¹ 模式红移并与 ~630 cm⁻¹ 宽带合并，不再作为独立峰出现。这是对 Mg²⁺ 表面位点Lewis 酸性的直接 IR 证据。

四、尖晶石骨架区峰位汇总对比

以 Cr 参照为基准，水和乙醇处理后各主峰位置变化：

峰位的系统性偏移（加水后多为 −5 至 −10 cm⁻¹）反映了表面吸附物改变了局部化学环境，进而影响力常数 $k$ 和等效质量 $m$：

$$\tilde{\nu} = \frac{1}{2\pi c}\sqrt{\frac{k}{\mu}}$$

水分子与 Mg²⁺ 或 Al³⁺ 配位后，键的力常数 $k$ 略微降低，导致 T₁ᵤ 模式红移。

五、综合结论

表：三样品对比关键信息提炼

核心结论： Cr 参照样品的 IR 谱代表陶瓷的"真实干净表面"——具有孤立表面羟基（3755/3637 cm⁻¹）和裸露的 Mg²⁺ 四面体位（675 cm⁻¹），碳指数仅1.39。这是本次综合实验 Cr 掺杂尖晶石样品质量评估的基准谱。微量水或乙醇的引入会显著改变表面化学状态，水主要影响 OH 氢键网络，乙醇则额外引入大量有机碳种，两种溶剂均遮蔽了 Mg²⁺ 表面活性位（675 cm⁻¹消失），这对于理解球磨介质（水 vs 酒精）对最终烧结样品表面状态的影响具有直接指导意义。

■问题提出与讨论

问题

在利用 Vegard 定律从 XRD (311) 峰位估算 Cr 固溶量时，直接代入测量值得到的 $x \approx 38\%$，远高于批料计算的 ~2.5%。请推导这一偏差的来源，并给出修正思路。

回答

偏差的理论来源——样品台位移误差：

对于偏离衍射仪中心 $\delta$ 的样品，布拉格角系统性偏移为：

$$\Delta(2\theta) = -\frac{2\delta\cos\theta}{R}$$

低角度 $\theta$ 小、$\cos\theta$ 大，偏移最显著；高角度时 $\cos\theta \to 0$，偏移趋近消除。这使得由单个低角度峰算出的晶格参数偏大，导致虚高的 $x$。

修正方法——Nelson-Riley 外推：

对多个峰分别计算表观晶格参数 $a_{\text{app}}$，再对函数

$$f(\theta) = \frac{\cos^2\theta}{\sin\theta} + \frac{\cos^2\theta}{\theta}$$

线性外推至 $f(\theta) \to 0$（即 $\theta \to 90°$），截距即为真实晶格参数 $a_{\text{true}}$：

$$a_{\text{app}} = a_{\text{true}} + C \cdot f(\theta)$$

与实验数据的联系：

本实验中 (311) 和 (440) 两峰所给 $a$ 值相差约 0.046 Å（一致性差），正是上述角度依赖误差所致。若用 (440)（高角度）单独估算：$a \approx 8.096\text{-}8.129$ Å，对应 $\Delta a \approx 0.013\text{-}0.046$ Å，代入 Vegard 定律（$\Delta a_{\text{total}} = 0.244$ Å）得：

$$x = \frac{\Delta a}{0.244} \approx 0.05\text{-}0.19 \quad\rightarrow\quad \text{Cr}\approx2.5\text{-}9.5\%$$

下限 ~2.5% 与批料计算完全吻合，证实实际 Cr 固溶量约为 2.5%，偏差完全来自仪器系统误差而非真实的 Cr 超量掺入。

实践启示：下次 XRD 测量时加入内标粉（如 Si，标准峰位精确已知），可将位移误差一步消除，无需多峰外推。

作者：GARFIELDTOM
邮箱：coolerxde@gt.ac.cn
